Chain block adalah alat angkat manual yang memakai rangkaian roda gigi dan rantai baja untuk mengangkat beban secara vertikal, dioperasikan dengan menarik rantai tangan tanpa sumber listrik. Di Indonesia alat ini juga disebut takel, katrol rantai, atau manual chain hoist.
Alat ini ada di hampir setiap bengkel, gudang, dan lokasi konstruksi, dan justru karena terlihat sederhana ia sering dipakai tanpa pemeriksaan. Halaman ini membahas cara kerjanya, perbedaannya dengan lever block dan electric chain hoist, standar yang mengaturnya, kriteria afkir, serta cara memilih kapasitas dan panjang angkat yang tepat.
Apa itu chain block dan nama-nama lain yang dipakai di lapangan
Chain block bekerja dengan prinsip reduksi gigi. Tarikan ringan pada rantai tangan diubah menjadi gaya angkat besar pada rantai beban, dengan konsekuensi jarak: rantai tangan harus ditarik jauh lebih panjang daripada jarak naiknya beban.
Di lapangan Indonesia alat yang sama disebut dengan banyak nama, dan perbedaan istilah ini menimbulkan masalah nyata saat menyusun purchase order:
- Chain block, istilah paling umum dalam dokumen teknis dan spesifikasi proyek
- Takel, sebutan paling sering dipakai pekerja lapangan dan bengkel
- Katrol rantai atau katrol manual, istilah umum di luar lingkungan teknis
- Kotrek dan cenblok, istilah lokal yang masih lazim di beberapa daerah
- Manual chain hoist, istilah internasional dan padanan formal dari chain block
Semuanya merujuk pada alat yang sama. Yang tidak sama, dan sering tertukar, adalah lever block dan electric chain hoist. Perbedaannya dibahas di bagian tersendiri di bawah, dan itu bagian yang paling sering menyebabkan kesalahan pembelian.
Cara kerja dan komponen utama
Beban diangkat lewat rantai beban yang bergerak di atas roda beban bergigi kantong. Roda ini digerakkan rangkaian roda gigi yang menerima putaran dari roda rantai tangan. Rasio giginya yang membuat satu orang mampu mengangkat beban beberapa ton.
Bagian yang paling menentukan keselamatan justru bukan gigi, melainkan rem beban mekanis. Rem ini bekerja dengan gesekan yang timbul dari beban itu sendiri, sehingga ketika operator melepas rantai tangan, beban tertahan di tempatnya tanpa perlu tindakan tambahan. Rem yang aus atau terkontaminasi minyak adalah salah satu penyebab kegagalan chain block yang paling berbahaya, karena gejalanya tidak terlihat sampai beban mulai turun sendiri.

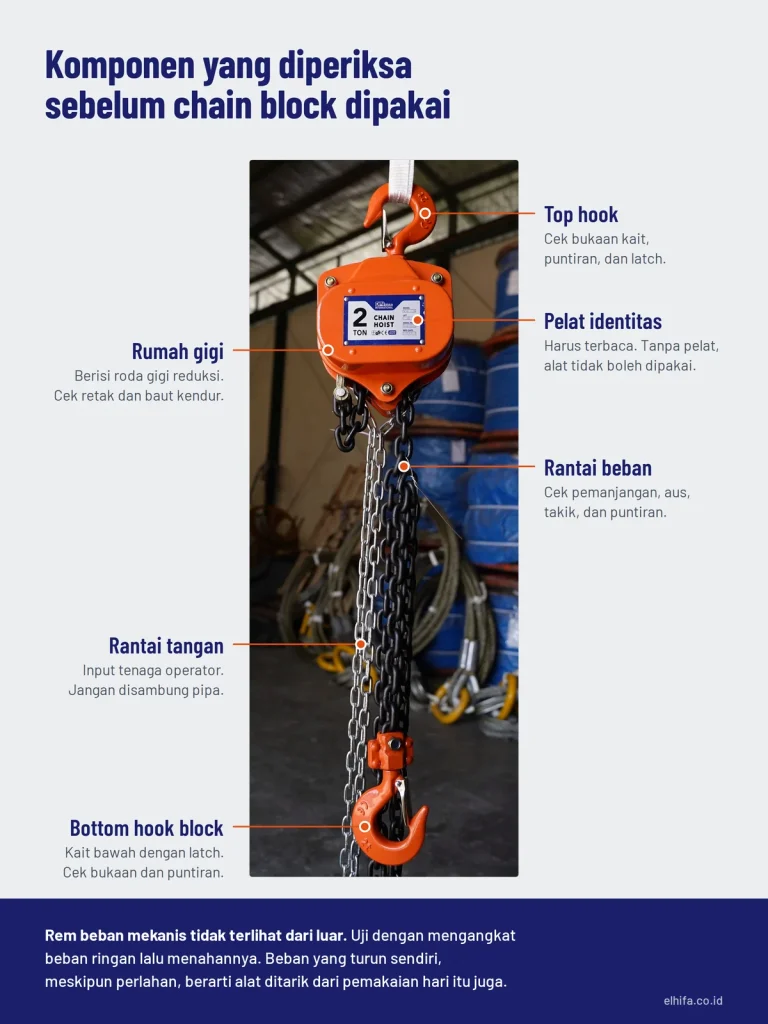

Komponen yang perlu dikenali saat inspeksi:
- Top hook, kait gantung dengan pengaman latch
- Rumah gigi, berisi rangkaian roda gigi reduksi
- Roda rantai tangan dan rantai tangan, sisi input tenaga
- Rantai beban, rantai baja perlakuan panas yang menahan beban
- Roda beban, roda bergigi kantong tempat rantai beban duduk
- Rem beban mekanis, penahan otomatis
- Bottom hook block, kait bawah dengan latch
- Chain stopper, penahan di ujung rantai beban agar rantai tidak lepas dari roda
Pada kapasitas kecil, rantai beban umumnya berjalan satu jalur. Pada kapasitas lebih besar, rantai dilipat menjadi beberapa jalur untuk membagi beban, yang membuat alat lebih pendek langkah angkatnya untuk panjang rantai yang sama.
Chain block, lever block, dan electric chain hoist: jangan tertukar
Tiga alat ini sering disebut bergantian, padahal dirancang untuk pekerjaan yang berbeda. Salah pilih di sini bukan sekadar tidak efisien, tetapi bisa berarti memakai alat di luar rancangannya.
| Aspek | Chain block | Lever block | Electric chain hoist |
|---|---|---|---|
| Penggerak | Tarikan rantai tangan | Ayunan tuas | Motor listrik |
| Arah kerja utama | Vertikal | Vertikal, horizontal, dan menyudut | Vertikal |
| Fungsi khas | Mengangkat dan menahan beban | Menarik, menegangkan, menarik rapat | Mengangkat berulang, siklus tinggi |
| Posisi operator | Di bawah alat, menarik rantai | Di samping alat, mengayun tuas | Terpisah, lewat pendant |
| Kebutuhan daya | Tidak ada | Tidak ada | Sumber listrik |
| Cocok untuk | Pengangkatan sesekali, area tanpa listrik | Penarikan dan penegangan, ruang sempit | Produksi dan gudang dengan siklus tinggi |
Kesalahan yang paling sering ditemukan adalah memakai lever block untuk menggantung beban dalam waktu lama, atau memakai chain block untuk menarik beban secara horizontal. Keduanya memaksa alat bekerja di luar arah pembebanan yang dirancang.
Untuk pekerjaan yang membutuhkan penarikan mendatar atau penegangan, lever block adalah alat yang benar. Untuk mengangkat dan menahan beban secara vertikal, chain block adalah alat yang benar.
Standar yang mengatur chain block
Chain block bukan alat bebas spesifikasi. Tiga rujukan berikut yang paling sering diminta pada proyek yang mensyaratkan dokumen.
| Standar | Cakupan | Yang diatur |
|---|---|---|
| EN 13157 | Cranes, safety, hand powered cranes | Persyaratan keselamatan alat angkat bertenaga manusia, termasuk chain block dan lever block |
| ASME B30.16 | Overhead underhung and stationary hoists | Konstruksi, pemasangan, inspeksi, pengujian, dan pemakaian hoist gantung |
| EN 818-7 | Fine tolerance hoist chains | Spesifikasi rantai beban toleransi halus untuk hoist |
Satu hal yang berlaku tanpa perlu membuka dokumen standar apa pun: chain block wajib memiliki penandaan permanen berisi kapasitas, identitas pabrikan, dan nomor identitas unit. Nomor identitas itu yang membuat catatan inspeksi bisa dikaitkan ke unit tertentu sepanjang masa pakainya. Tanpa nomor, register alat angkat tidak bisa diaudit.
Standar dan sertifikat yang dipenuhi chain block yang dijual PT Elhifa Intiguna adalah ASME B30.16 dan diberikan pada setiap produk chain block DRI.

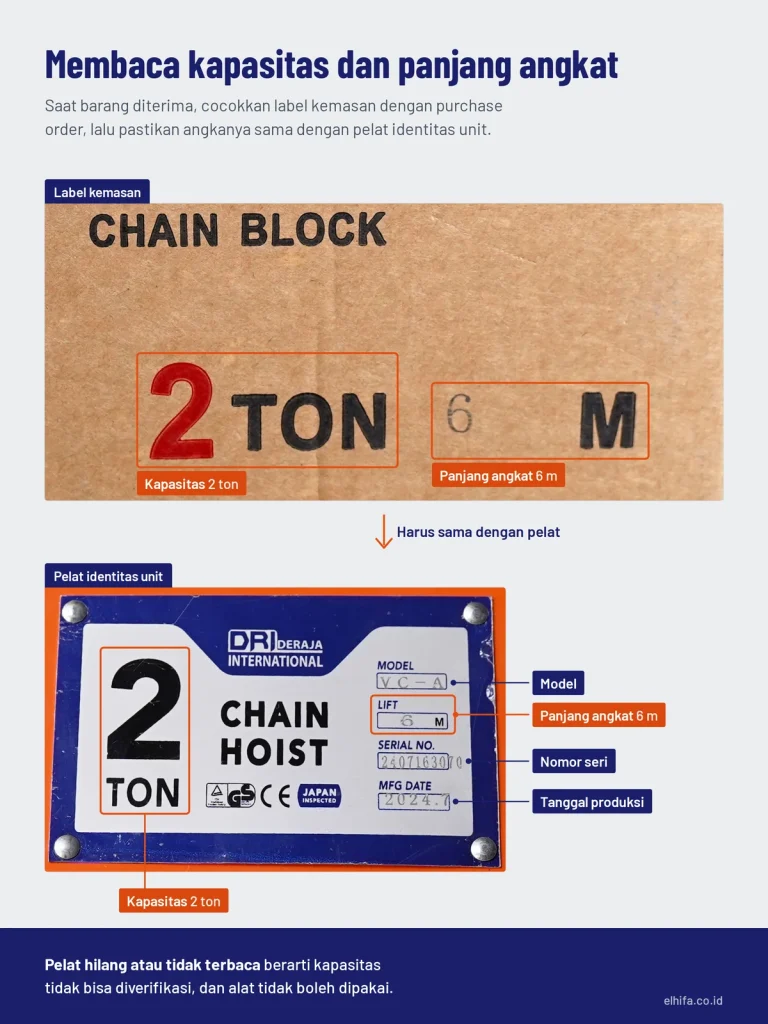

Membaca kapasitas, panjang angkat, dan headroom
Tiga angka ini menentukan apakah alat yang dibeli benar-benar bisa dipakai di lokasi. Yang ketiga paling sering dilupakan. Kapasitas terpasang adalah beban kerja maksimum yang boleh diangkat, tertera pada pelat identitas. Angka ini bukan beban uji dan bukan beban patah. Menaikkan beban mendekati batas itu memakai margin yang sudah dialokasikan untuk beban kejut dan keausan.
Panjang angkat, sering ditulis HOL atau height of lift, adalah jarak vertikal maksimum yang bisa ditempuh kait bawah. Panjang rantai beban harus dipilih dari ketinggian titik gantung dikurangi headroom, bukan dari perkiraan.
Headroom adalah jarak minimum antara titik gantung dan kait bawah saat alat dalam posisi terangkat penuh. Angka ini melekat pada rancangan alat dan tidak bisa dikurangi. Chain block dengan headroom besar tidak akan bisa mengangkat beban sampai ke atas di ruangan berlangit-langit rendah, meskipun kapasitasnya cukup. Ini penyebab paling umum alat yang sudah dibeli ternyata tidak bisa dipakai.
Inspeksi dan kriteria afkir chain block
Chain block perlu diperiksa sebelum setiap pemakaian, dan diperiksa menyeluruh secara berkala oleh personel kompeten. Yang diperiksa bukan hanya rantai. Rantai beban. Pemanjangan melewati batas yang diizinkan pabrikan, aus pada permukaan tautan, takik, retak, korosi berlubang, percikan las, atau tautan yang terpuntir. Rantai yang memanjang adalah tanda alat pernah menerima beban berlebih.
Kait atas dan bawah. Bukaan kait yang melebar, kait terpuntir dari bidang aslinya, aus pada dudukan beban, latch hilang atau tidak menutup rapat. Rem beban. Uji dengan mengangkat beban ringan lalu menahannya. Beban yang turun sendiri, meskipun perlahan, berarti alat harus ditarik dari peredaran hari itu juga.
Rumah dan rangka. Retak, deformasi, baut atau mur yang kendur atau hilang, penutup yang penyok sampai mengganggu putaran gigi. Penandaan. Pelat kapasitas hilang atau tidak terbaca berarti kapasitas alat tidak dapat diverifikasi, dan alat tidak boleh dipakai.
Chain block yang diafkir harus ditandai permanen dan dipisahkan dari peralatan yang masih layak. Menyimpannya di rak yang sama adalah cara paling umum alat rusak kembali ke lapangan.
Untuk armada alat angkat berjumlah besar, inspeksi berkala dengan dokumentasi dan pengujian beban dapat dilakukan pihak ketiga. PT Elhifa Intiguna menyediakan layanan inspeksi NDT dan proof load test untuk alat angkat dan rigging accessories.
Enam kesalahan pemakaian yang paling sering ditemukan
1. Menyambung pipa ke rantai tangan untuk menambah tenaga. Ini bukan improvisasi, ini pembebanan berlebih yang disengaja. Gaya tarik rantai tangan dirancang sedemikian rupa sehingga satu operator tidak akan mampu mengangkat beban di atas kapasitas alat. Menambah tuas menghapus pengaman bawaan itu.
2. Memakai rantai beban sebagai sling. Melilitkan rantai beban ke sekeliling beban lalu mengaitkannya kembali ke dirinya sendiri membuat rantai bekerja menyudut dan pada titik tekuk yang tidak dirancang. Gunakan sling terpisah dan shackle yang sesuai.
3. Rantai beban terpuntir atau bottom hook block terbalik melewati jalur rantai. Pada unit dengan rantai berjalur ganda, kait bawah yang terbalik membuat rantai saling menyilang dan menerima beban di arah yang salah. Periksa jalur rantai sebelum mengangkat.
4. Menarik miring. Chain block harus menggantung bebas sejajar arah beban. Tarikan menyudut membebani kait dan roda rantai di arah yang tidak diperhitungkan.
5. Menggantung dari titik yang kapasitasnya tidak diketahui. Pipa, rangka atap, atau balok yang kebetulan ada di atas beban bukan titik angkat sampai kapasitasnya dihitung. Alat angkat yang benar tidak menolong kalau titik gantungnya gagal.
6. Meninggalkan beban tergantung tanpa pengawasan. Rem mekanis dirancang menahan beban selama operasi, bukan menjadi penyangga permanen. Beban yang harus ditahan lama perlu disangga struktur, bukan digantung pada hoist.
Satu larangan yang tidak punya pengecualian: chain block tidak boleh dipakai untuk mengangkat atau menahan orang.
Faktor yang menentukan harga chain block
Selisih harga antar chain block dengan kapasitas sama bisa mencapai beberapa kali lipat. Tujuh hal berikut yang menjelaskannya. Kapasitas. Semakin besar kapasitas, semakin besar dimensi gigi, rantai, dan rumah alat.
Panjang angkat. Rantai beban dijual per meter dan ikut menambah bobot serta biaya. Unit dengan rantai 6 meter jelas lebih mahal dari unit sama dengan rantai 3 meter. Grade dan mutu rantai beban. Rantai hoist toleransi halus berbeda dari rantai baja umum, dan perbedaannya tidak terlihat kasat mata.
Mutu rem dan kualitas gigi. Ini yang paling menentukan umur alat dan paling sulit dinilai dari luar.
Fitur pengaman tambahan. Sebagian model dilengkapi pembatas beban yang membuat alat berhenti mengangkat saat beban melewati kapasitas. Kelengkapan sertifikat. Unit yang disertai sertifikat uji dan deklarasi kesesuaian melewati proses pengujian dan dokumentasi yang biayanya masuk ke harga.
Ketersediaan suku cadang dan layanan servis. Chain block adalah alat yang diperbaiki, bukan dibuang. Merek tanpa jalur suku cadang berujung pada alat mati permanen ketika satu komponen aus. Ketersediaan suku cadang dan servis di Elhifa adalah [VERIFIKASI KLIEN 5: jalur suku cadang dan layanan servis yang tersedia].
Perlu disebutkan terus terang: chain block murah tanpa sertifikat dan tanpa jalur suku cadang memang lebih ringan di anggaran pembelian. Biayanya muncul belakangan, dalam bentuk alat yang tidak lolos audit klien atau alat yang berhenti bekerja tanpa bisa diperbaiki.
Cara memilih chain block untuk kebutuhan proyek
Enam langkah berikut bisa langsung dipakai saat menyusun spesifikasi pembelian.
- Tentukan beban maksimum, lalu tambahkan margin. Masukkan berat beban terberat ditambah berat aksesori rigging, lalu naikkan ke kapasitas standar di atasnya. Jangan memilih kapasitas yang persis sama dengan beban kerja.
- Ukur tinggi titik gantung ke lantai. Kurangi headroom alat untuk mendapatkan panjang angkat yang benar-benar tersedia.
- Tentukan panjang rantai beban dari hasil langkah dua, bukan dari panjang standar yang kebetulan ada stok.
- Pastikan arah kerjanya vertikal. Kalau pekerjaannya menarik atau menegangkan, yang dibutuhkan lever block, bukan chain block.
- Sesuaikan dengan lingkungan kerja. Area lembap, pesisir, atau berdebu memerlukan pertimbangan pelapisan dan jadwal perawatan yang berbeda.
- Pastikan dokumen dan jalur suku cadang tersedia sebelum purchase order diterbitkan. Minta contoh sertifikat di tahap penawaran, bukan setelah barang datang.
Chain block di PT Elhifa Intiguna
PT Elhifa Intiguna menyediakan chain block untuk kebutuhan industri, konstruksi, dan maintenance, dengan brand DRI. Pilihan kapasitas dan panjang rantai yang tersedia dapat dilihat pada katalog produk Elhifa.
Untuk kebutuhan yang melibatkan perencanaan titik angkat, kombinasi dengan wire rope sling, atau pemeriksaan alat yang sudah ada di lokasi, tim teknis kami dapat membantu meninjau konfigurasinya.
FAQ
1. Apa itu chain block?
Chain block adalah alat angkat manual yang memakai rangkaian roda gigi dan rantai baja untuk mengangkat beban vertikal, dioperasikan dengan menarik rantai tangan. Di Indonesia juga disebut takel, katrol rantai, kotrek, atau manual chain hoist. Semuanya alat yang sama.
2. Apa bedanya chain block dan lever block?
Chain block dioperasikan dengan menarik rantai tangan dan dirancang untuk mengangkat beban vertikal. Lever block dioperasikan dengan mengayun tuas dan dirancang untuk menarik, menegangkan, serta bekerja dalam berbagai arah termasuk mendatar. Keduanya tidak saling menggantikan.
3. Apa bedanya chain block dan electric chain hoist?
Chain block digerakkan tenaga manusia dan tidak memerlukan listrik, cocok untuk pengangkatan sesekali dan lokasi tanpa sumber daya. Electric chain hoist digerakkan motor dan cocok untuk pengangkatan berulang dengan siklus tinggi.
4. Berapa kapasitas chain block yang harus dipilih?
Pilih kapasitas standar di atas beban terberat ditambah berat aksesori rigging. Jangan memilih kapasitas yang persis sama dengan beban kerja, karena tidak menyisakan margin untuk beban kejut saat pengangkatan dimulai.
5. Apa itu headroom pada chain block?
Headroom adalah jarak minimum antara titik gantung dan kait bawah saat alat terangkat penuh. Angka ini melekat pada rancangan alat dan tidak bisa dikurangi. Headroom yang terlalu besar membuat beban tidak bisa naik sampai ke atas di ruangan berlangit-langit rendah.
6. Bolehkah menyambung pipa ke rantai tangan agar lebih ringan?
Tidak boleh. Gaya tarik rantai tangan dirancang agar satu operator tidak mampu mengangkat beban di atas kapasitas alat. Menambah tuas menghapus pengaman bawaan itu dan memungkinkan pembebanan berlebih tanpa disadari.
7. Kapan chain block harus diafkir?
Ketika rantai beban memanjang melewati batas pabrikan, ada retak atau takik pada rantai, bukaan kait melebar atau kait terpuntir, rem tidak menahan beban, rumah alat retak, atau pelat kapasitas tidak terbaca. Satu kondisi saja sudah cukup.
8. Standar apa yang mengatur chain block?
EN 13157 mengatur keselamatan alat angkat bertenaga manusia termasuk chain block. ASME B30.16 mengatur konstruksi, inspeksi, dan pemakaian hoist gantung. EN 818-7 mengatur spesifikasi rantai beban toleransi halus untuk hoist.
